Gázellátó rendszerek és szerelvények

A gázellátó rendszer feladata a gáz elvétele a gáztároló egységekből (palackokból, palackkötegekből, tartályokból), és a gáz felhasználási helyhez történő továbbítása az igényelt felhasználási nyomáson, mennyiségben és minőségben. A gázelvételhez használt megfelelő szerelvényeknek minden esetben lényeges szerepük van a biztonság és a gáz minőségének megőrzése szempontjából.

Gázellátási formák csoportosítása

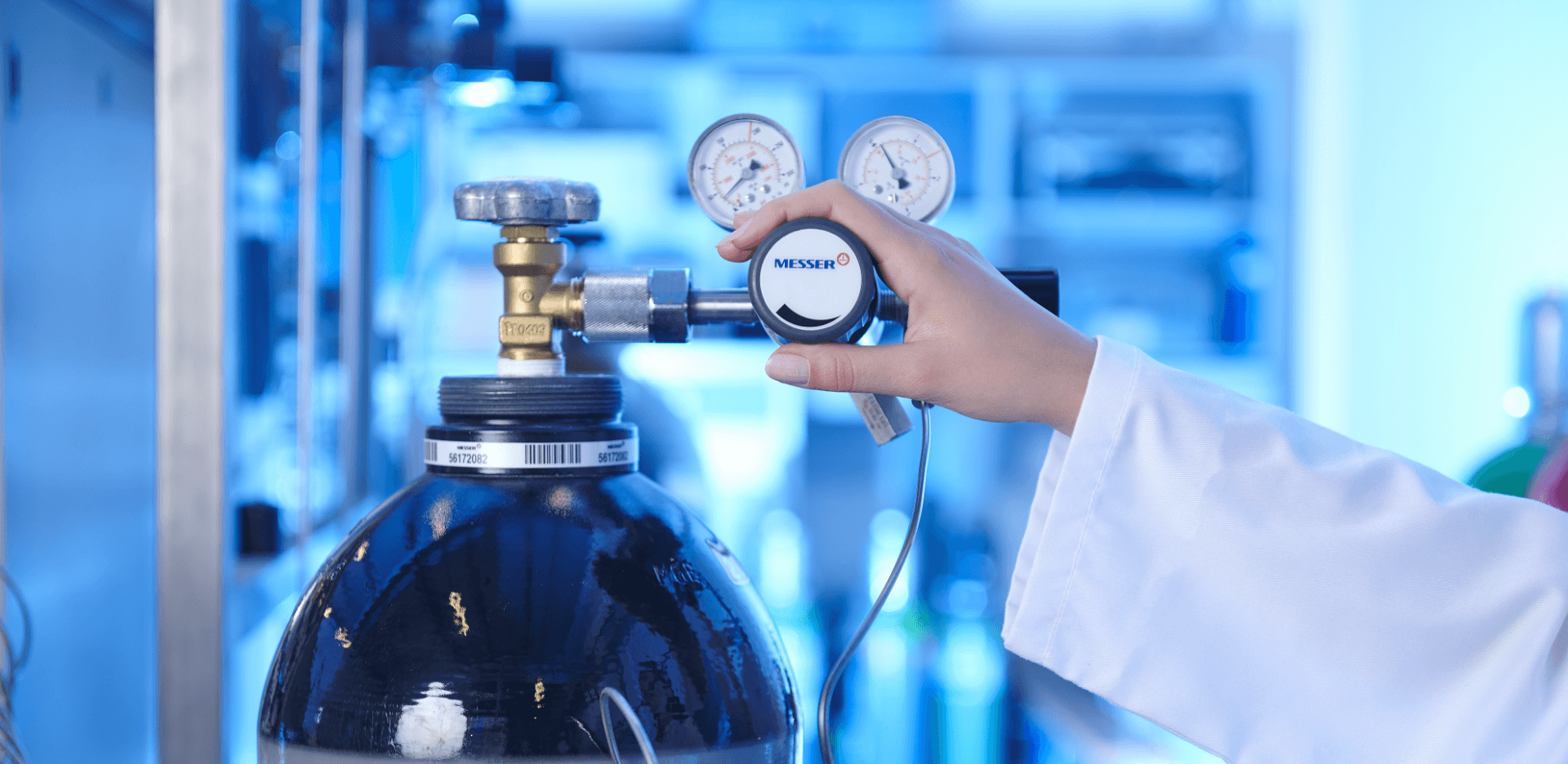

1. Egyedi palackos gázellátás

A gáztárolóra (palackra, palackkötegre) közvetlenül csatlakozik a nyomáscsökkentő (reduktor) vagy a fogyasztó.

Egyedi palackos nyomáscsökkentők típusai:

  • nyomásszabályozású reduktorok
  • mennyiségszabályozású reduktorok

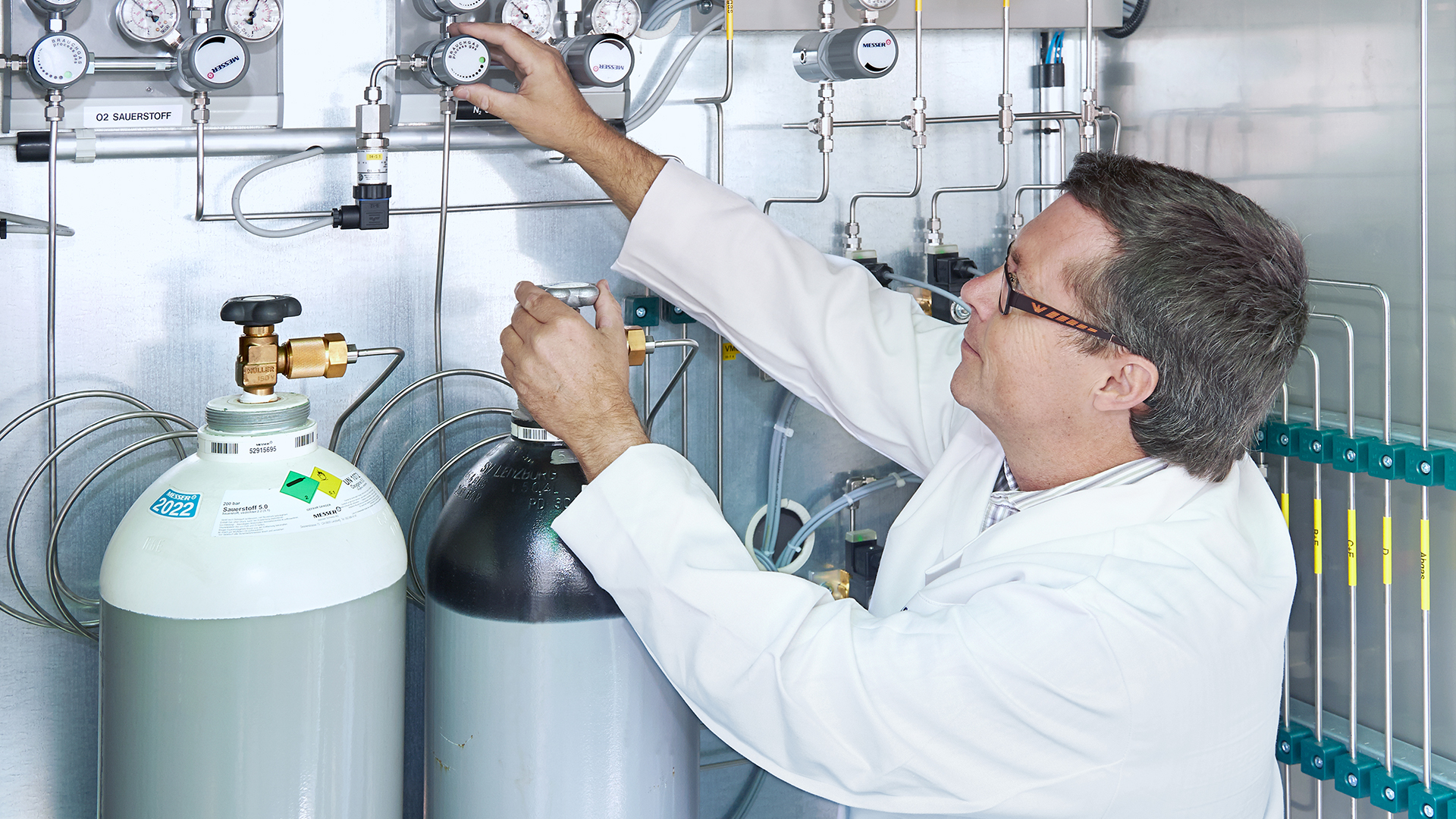

2. Központi (hálózati) gázellátó rendszer

A gáztároló (palackok, palackköteg, kriogén tartály, PSA) telepített gázlefejtő egységre / hálózatra csatlakozik, amely egy vagy több fogyasztót láthat el kiépített csővezetéken keresztül.

Központi gázellátó rendszer felépítése:

  • gáztárolók + gázlefejtő állomások
  • nyomáscsökkentő
  • csővezeték-hálózat
  • gázelvételi helyek
  • gázmennyiség fogyását jelző berendezések: jelző-távadók, kontakt-manométerek

Az ellátási forma kiválasztását meghatározza:

  • a felhasználás halmazállapota (gáz / cseppfolyós),
  • az egységnyi idő alatti gázszükséglet (pillanatnyi / óránkénti / éves),
  • a fogyasztó technológiai nyomásigénye,
  • a rendelkezésre álló hely,
  • a tárolók (palack / palackköteg / palettank) mozgatásának technikai feltételei,
  • a beruházási költség és
  • a gáz egységnyi mennyiségre vetített szállítási költsége.

Szerelvények kiválasztása

A megfelelő szerelvények kiválasztása a következő paraméterek alapján történik:

  • a gáz fajtája és tisztasága
  • ellátási forma (egyedi palack / központi gázellátás)
  • maximális palacknyomás / felhasználási nyomás / gázáramlási sebesség
  • speciális követelmények (nyomás állandósága, öblíthetőség, stb.)

Szerelvények ipari gázokhoz (4.8 tisztasági fokig) - Spectrotec

A gázminőséggel (tisztasággal) szemben kisebb követelményeket támasztó ipari alkalmazások során (4.8 tisztasági fokig) nyugodtan használhatók a gumimembránnal ellátott sárgaréz anyagú szerelvények (Spectrotec sorozat). Az „ipari“ minőségű szerelvények nagytisztaságú gázokhoz nem ajánlottak, ugyanis a reduktorok gumi- vagy hasonló műanyag-membránján a környezeti levegő alkotórészei és szennyeződései néhány ppm nagyságrendben bediffundálhatnak a gáztérbe, és ezzel elszennyezhetik a felhasználói rendszerbe áramló nagytisztaságú gázt, illetve más különleges gázt.

Szerelvények nagytisztaságú gázokhoz (5.0 tisztasági foktól) - Spectrolab

Fokozott gáztisztasági követelmények esetében nem korrozív, nagytisztaságú (5.0 tisztasági foktól) gázok és gázkeverékek esetén krómozott vagy nikkelezett sárgaréz (ill. más rézötvözet) használata ajánlott, fém (pl. rozsdamentes acél vagy Hastelloy) membránnal és megfelelő tömítőanyagokkal (pl. Viton, PVDF, PCTFE). A palackszelepnek ilyenkor membrános típusúnak kell lennie. A kifejezetten laboratóriumi és K+F célokra kifejlesztett Spectrolab terméksorozat mindezeknek a követelményeknek megfelel, és valamennyi nem korrozív nagytisztaságú gázhoz és gázkeverékhez használható, ajánlottan 6.0 tisztaságig.

Szerelvények korrozív, vagy toxikus gázokhoz  - Spectrocem

Korrozív, vagy toxikus gázokhoz és érzékenyebb, kis koncentrációjú gázkeverékekhez viszont sokkal megfelelőbbek a rozsdamentes nemesacélból, Hastelloy-membránnal készült Spectrocem szerelvények. Egyrészről védeni kell a szerelvényt a korróziótól, másrészről mindenekelőtt a kis koncentrációjú (ppb-tartományú) gázkeverékek esetében el kell kerülni, hogy a reduktor anyaga a komponenst megkösse, és a vizsgáló gázban (például kalibráló gázban) a koncentrációkat megváltoztassa. A gázfajta megadása is fontos, mivel a tömítőanyagot lehetőség szerint ennek megfelelően kell kiválasztani.

Messer Spectron szerelvénycsaládok a gáztisztaság függvényében

Gázellátó rendszer szerelvényeinek műszaki adatlapjai

Az egyedi gázellátás fontosabb eszközeinek és a központi gázellátó rendszerek szerelvényeinek részletesebb adatait műszaki adatlapjaink tartalmazzák.

Az elérhető szerelvények teljes köréről a www.spectron.de weboldalon talál részletes információkat.
