Gázpalackok és palackkötegek méretei

Gázpalackok típusai

A gázfajtától, minőségi követelményektől és a mennyiségi szükséglettől függően különböző palackok állnak rendelkezésre, melyek méretválasztéka az 1 literes laborpalackoktól az 50 literes palackokig, és a nagyméretű palackkötegekig (bündelekig) terjed.

A gázpalackokba betöltött gáz fajtájától függően három palacktípust különböztethetünk meg:

  • sűrített gázok palackjai
  • szén-dioxid palackok
  • acetilén (disszugáz) palackok

A sűrített ipari gázok és a szén-dioxid nagynyomású, belül üres palackjai legalább 150 bar nyomásra használhatók biztonságosan, de az újabban gyártott korszerű szériák általában 200 bar vagy ennél még nagyobb, 300 bar maximális töltési nyomásra készülnek.

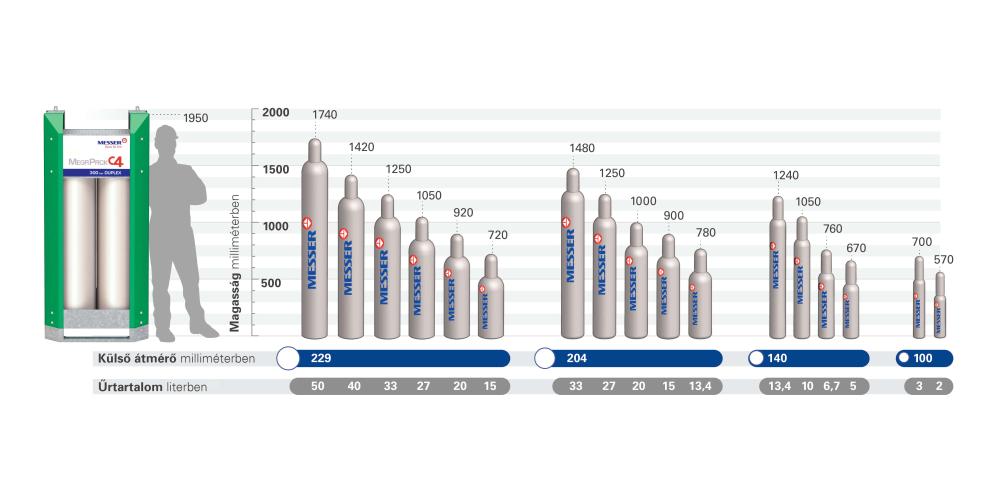

A mérettáblázatok néhány jellemző palacktípus méreteire és gáztöltetére vonatkozó irányértékeket foglalják össze. A palackok méreteire és üres tömegére vonatkozó adatok tájékoztató jellegűek. Ezen kívül – a gáz fajtájától függően – a táblázatitól eltérő anyagú és űrtartalmú palackok, vagy palackkötegek is előfordulnak.

Jelmagyarázat

  • P = acél palack, P Alu = alumínium palack, Pd = disszupalack (acetilén palack), B = bündel (palackköteg)
  • P 5 Alu 200 bar = 5 liter űrtartalmú alumínium palack 200 bar max. töltési nyomással
  • B 12 x P 50 300 bar = 12 db, egyenként 50 liter űrtalmú 300 bar töltési nyomású acélpalackból álló bündel (palackköteg)

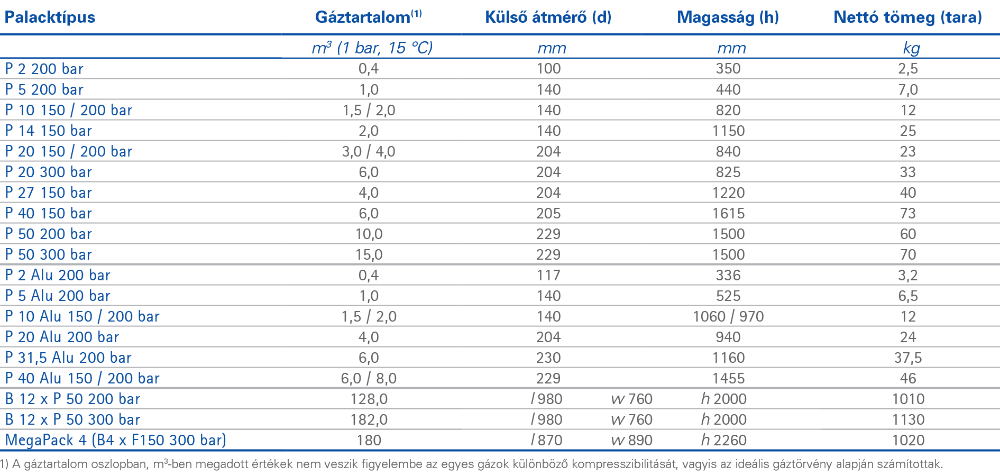

Sűrített gáz palackok szokásos adatai és töltési adagjai

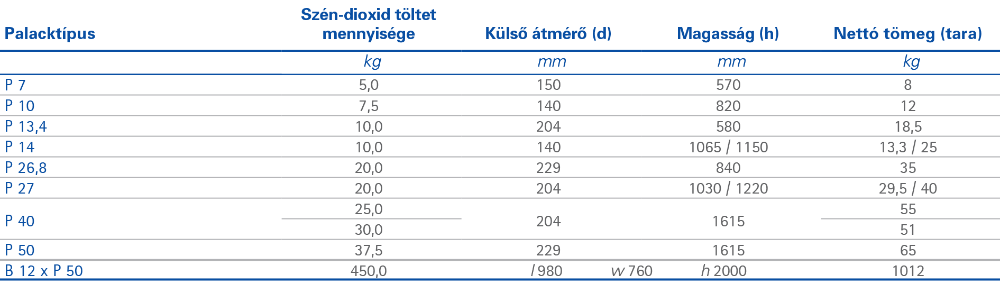

Szén-dioxid palackok szokásos adatai és töltési adagjai

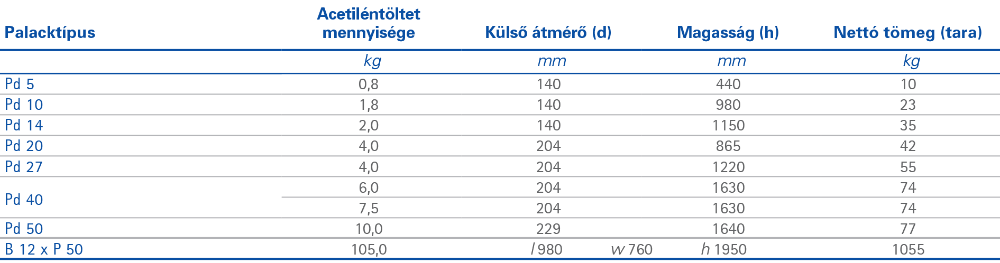

Acetilén (disszugáz) palackok szokásos adatai és töltési adagjai
