Központi gázellátó rendszerek

Amikor a gáztároló egységet (palack, tartály) a felhasználás helyétől eltérő tárolóhelyen (egy külön helyiségben, vagy akár az épületen kívül) helyezik el, központi gázellátást kell kialakítani.

Központi gázellátás esetében a központi gáztároló egységből a lefejtő állomásokon keresztül csökkentett nyomáson egy csővezeték-hálózatba jut a gáz, amelynek nyomása a különböző felhasználási helyeken tovább csökkenthető, vagy a berendezésre csatlakoztatható.

Akkor is célszerű központi gázellátás kialakítása, ha a felhasználás ugyan egy helyen történik, de a nagy gázfogyasztás miatt egyszerre több palackból kell vételeznünk a gázt.

A központi gázellátás előnyei

Optimalizált munkafolyamat

  • Biztosított az egyes munkahelyek folyamatos, egyenletes gázellátása.
  • A gázelvételi helyek (a víz- vagy áramelvételhez hasonlóan) egyszerű kezelése.
  • A palackkezelés központosított, vagy megszűnik.
  • Központi jelző-távadó segítségével könnyen követhető a gázfogyasztás.

Kevesebb helyigény

  • A központilag elhelyezett tárolóeszközöknek kisebb helyre van szüksége.
  • Az egyes munkahelyeken csak a gázelvételi helyet kell kiépíteni, a palackok nem foglalnak el területet.

Műszerbiztonság

  • A központi gázellátó rendszerekben a gáz redukálása két lépcsőben, a palacklefejtőnél (1. lépcső) és az elvételi helyeknél (2. lépcső) történik. Kétfokozatú nyomásszabályozással a palacknyomás csökkenése következtében nem lép fel nyomásnövekedés az elvételi ponton, állandó gáznyomás biztosítható.
  • A palacklefejtőnél történő redukálást követően a csővezetékben már kis nyomáson (10, 20 bar) történik a gázok továbbítása.

Munkabiztonság

  • A munkahelyek közvetlen közelében nincsenek nagynyomású gáztároló eszközök és szerelvények.
  • Ezáltal több veszélyfaktor kiküszöbölhető, mint például:
    • elboruló palackok, baleset palackok mozgatása közben,
    • toxikus vagy gyúlékony gázok szivárgása.

Jelentős költségcsökkentés

  • A palackcseréhez szükséges idő minimumra csökken.
  • A tárolóeszközök hatékonyabban üríthetők.

A központi gázellátó rendszer felépítése

  • Gáztároló (a szükséges gázmennyiségtől függően: palackok, palackkötegek, kriogén vagy sűrített gáz tárolótartály, palettank) + lefejtő állomás
  • Szűrőegység
  • Nyomáscsökkentő egység
  • Biztonsági egység
  • Csővezeték-hálózat
  • Gázelvételi helyek
  • Jelző-távadók, kontakt-manométerek: gázmennyiség fogyásának jelzésére

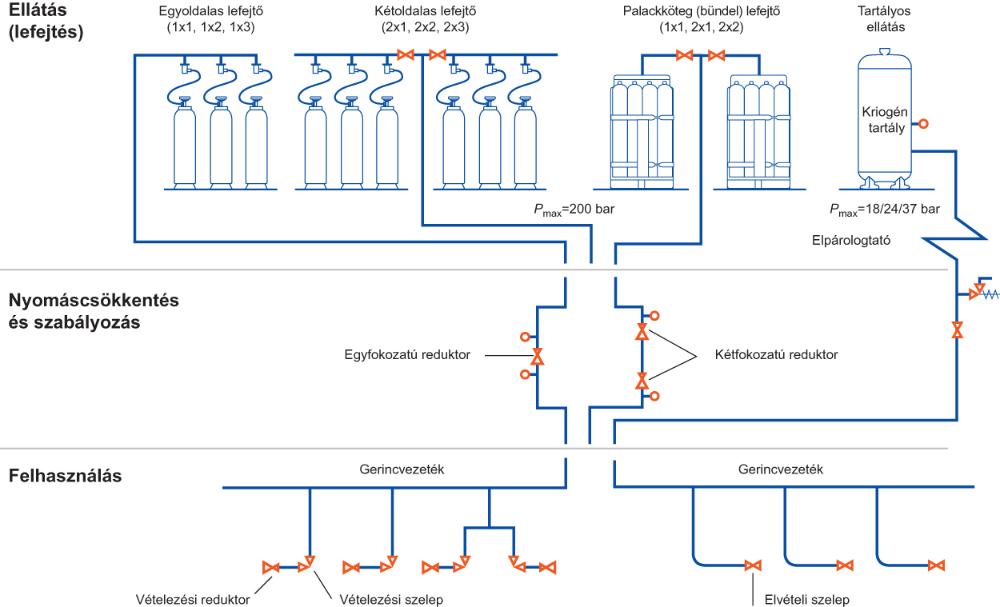

Központi gázellátó rendszer elvi lehetőségei
