Védőgázok MIG-hegesztéshez

A MIG (Metall-Inert-Gas) hegesztés esetén általánosan használt védőgáz az argon (I1 csoport). Meghatározott esetekben az argon/hélium keverékek előnyösek.

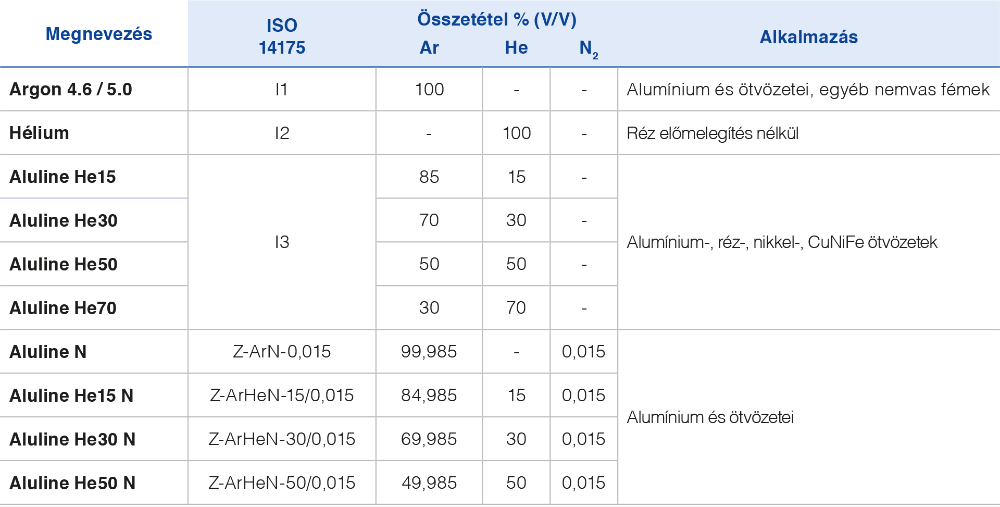

MIG hegesztés során használt védőgázok és alkalmazásuk

Megnevezés

ISO

14175

Összetétel %(V/V) Alkalmazás
Ar    He       H2      N
Argon 4.6 I1 100 - - - Alumínium és ötvözetei, egyéb nemvas fémek
Inoxline He15 H2 N1 Z 82,985 15 2 0,015 nikkel-bázisú ötvözetek
Hélium I2 - 100 - - Réz előmelegítés nélkül
Aluline He15 I3 85 15 - -

Alumínium-, réz-, nikkel-, CuNiFe ötvözetek

Aluline He30 70 30 - -
Aluline He50 50 50 - -
Aluline He70 30 70 - -
Aluline N Z-ArN-0,015 99,985 - - 0,015 Alumínium és ötvözetei
Aluline He15 N Z-ArHeN-15/0,015 84,985 15 - 0,015
Aluline He30 N Z-ArHeN-30/0,015 69,985 30 - 0,015
Aluline He50 N Z-ArHeN-50/0,015 49,985 50 - 0,015

Alumínium

Itt az argon kiegyensúlyozott, stabil anyagátmenetet biztosít, de a beolvadás intenzitása és a hidrogén okozta porozitás elleni védelem tekintetében az Ar-He (argon-hélium) keverékkel szemben alulmarad. A hélium (I2 csoport) a nagyon kiegyensúlyozatlan durvacseppes, erősen rövidzár-hajlamos anyagátmenet miatt kedvezőtlen. Bevált az Aluline He15, Aluline He30, Aluline He50 és az Aluline He70 (30 és 70% közötti hélium-arány, a fennmaradó rész argon). Leggyakrabban az Aluline He50 (I3 csoport) keveréket alkalmazzák. Hélium-tartalmú keverékek révén az előmelegítés csökkenthető, vagy teljesen mellőzhető.

Az alumínium MIG hegesztésekor, hasonlóan a WIG hegesztéshez, már a legkisebb mennyiségű nitrogén hozzáadása (0,015% N2) az argonhoz jelentős előnyökkel jár (Aluline N):

  • nyugodtabb és kevésbé fröcskölő ív,
  • vékonyabb, simább varrat,
  • kisebb lerakódás, nagyobb beolvadás mélység
  • kisebb pórusképződési hajlam,
  • a hozaganyag jobb ráfolyása a varratszéleken,
  • nagyobb hegesztési sebesség (30%-ig).

További változatok a Aluline N He15, Aluline N He50, melyek 0,015% N2-t és 15 vagy 50% He-t tartalmazó argon/hélium/nitrogén keverékek. Ez az alacsony nitrogénhányad előnyösen befolyásolja az ívstabilitást.

Réz és rézötvözetek

Ezeknél az anyagoknál, melyeknek a hővezetőképessége még az alumíniumnál is nagyobb, a 70%-os hélium-arány (Aluline He70) a legkedvezőbb. Ezzel elkerülhető az előmelegítés 5 mm alatti lemezvastagság esetén.

Nikkel és nikkelalapú anyagok

Főképp azt kell szem előtt tartani, hogy egy kiegyensúlyozott, fröcskölésmentes anyagátvitel érdekében alapvető követelmény a MIG-impulzustechnika, amely alumínium hegesztésekor is előnyös. Az argon azonban az impulzustechnika alkalmazásakor is erősen domború varratot eredményez. Jobb eredményeket lehet elérni Inoxline H5 (5% H2 és Ar; R1 csoport), vagy Aluline He30 (30% He és Ar; I3 csoport) keverékkel. Egyes esetekben a héliumtartalmú keverék előnyösebbnek bizonyult a hidrogéntartalmúval szemben.

Termékadatlapok

A termékadatlapokon a Messer Hungarogáz által gyártott leggyakoribb, standard hegesztési gázkeverékek adatai szerepelnek. Ezen túlmenően egyedi igényre egyéb összetételű gázkeverékek kifejlesztését és legyártását is vállaljuk.

Termékadatlapok letöltése:

Argon 4.6 Aluline He15
Hélium 4.6 Aluline He30
Aluline N Aluline He50
Aluline He15 N Aluline He70
Aluline He50 N
